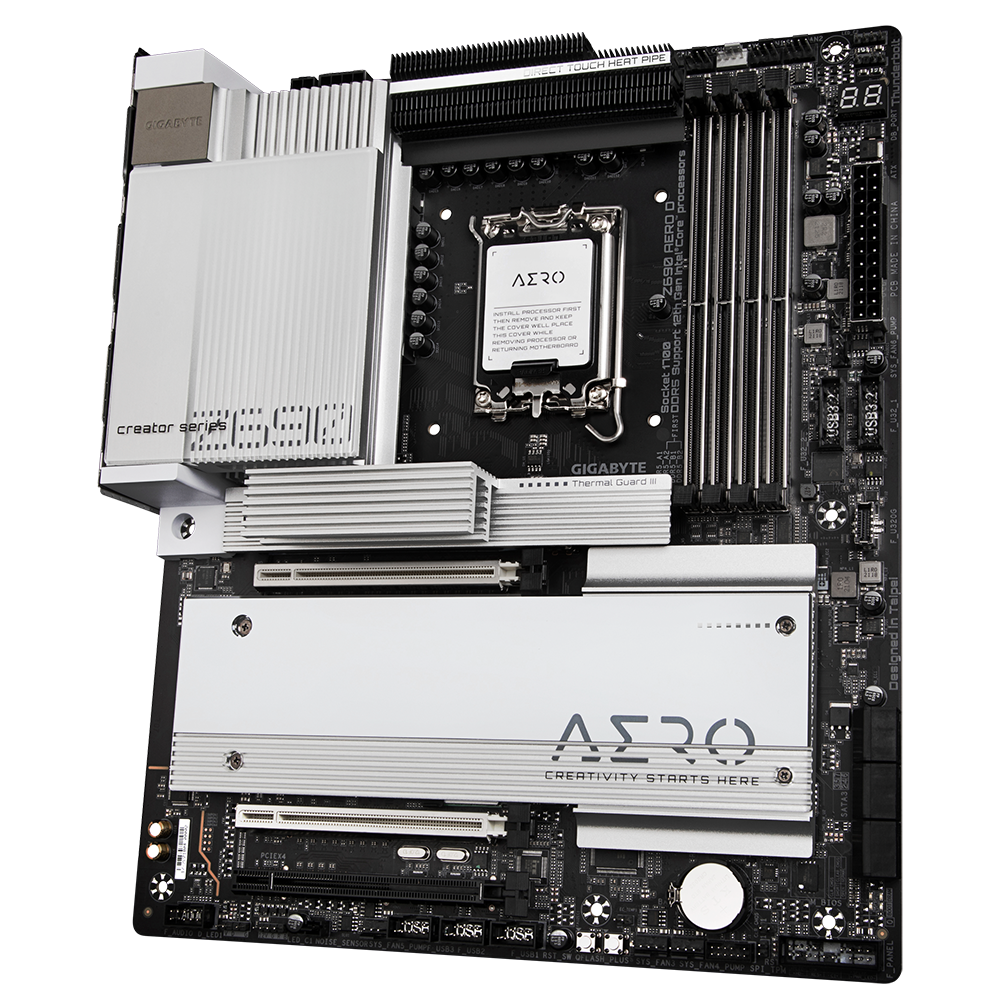

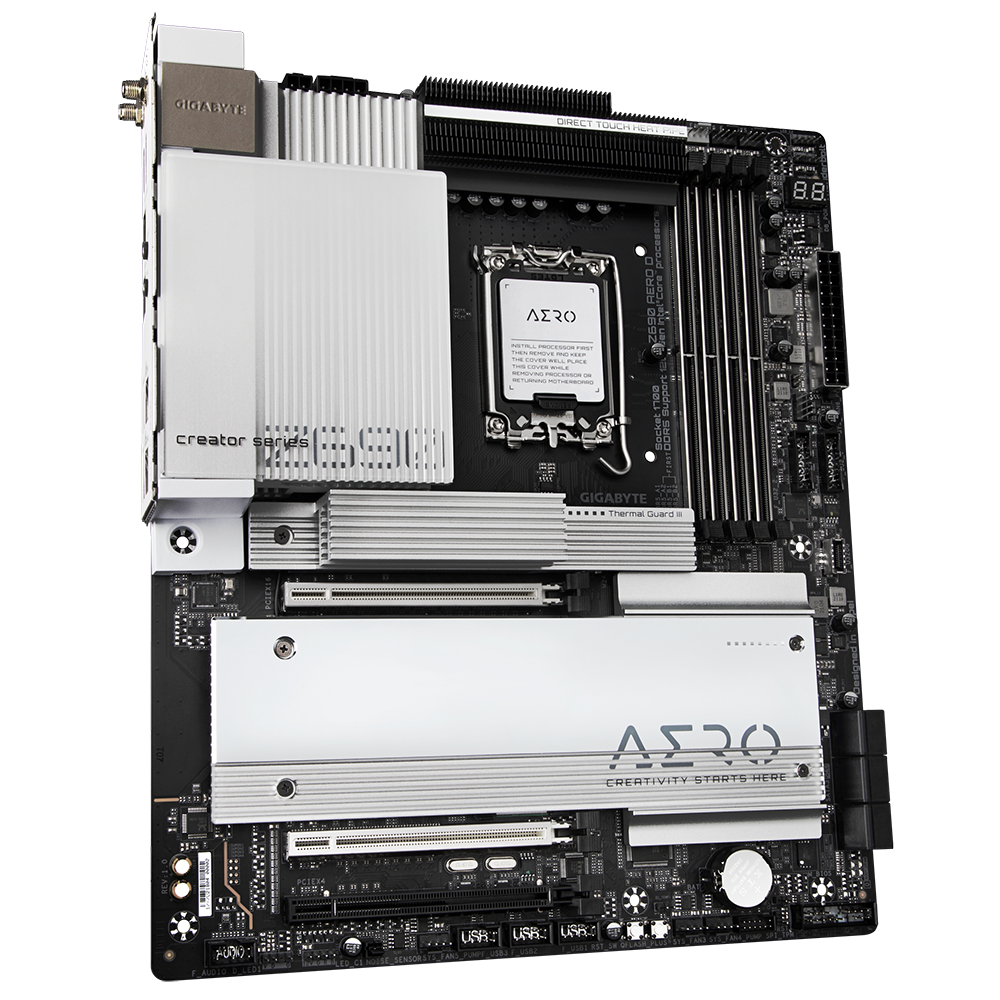

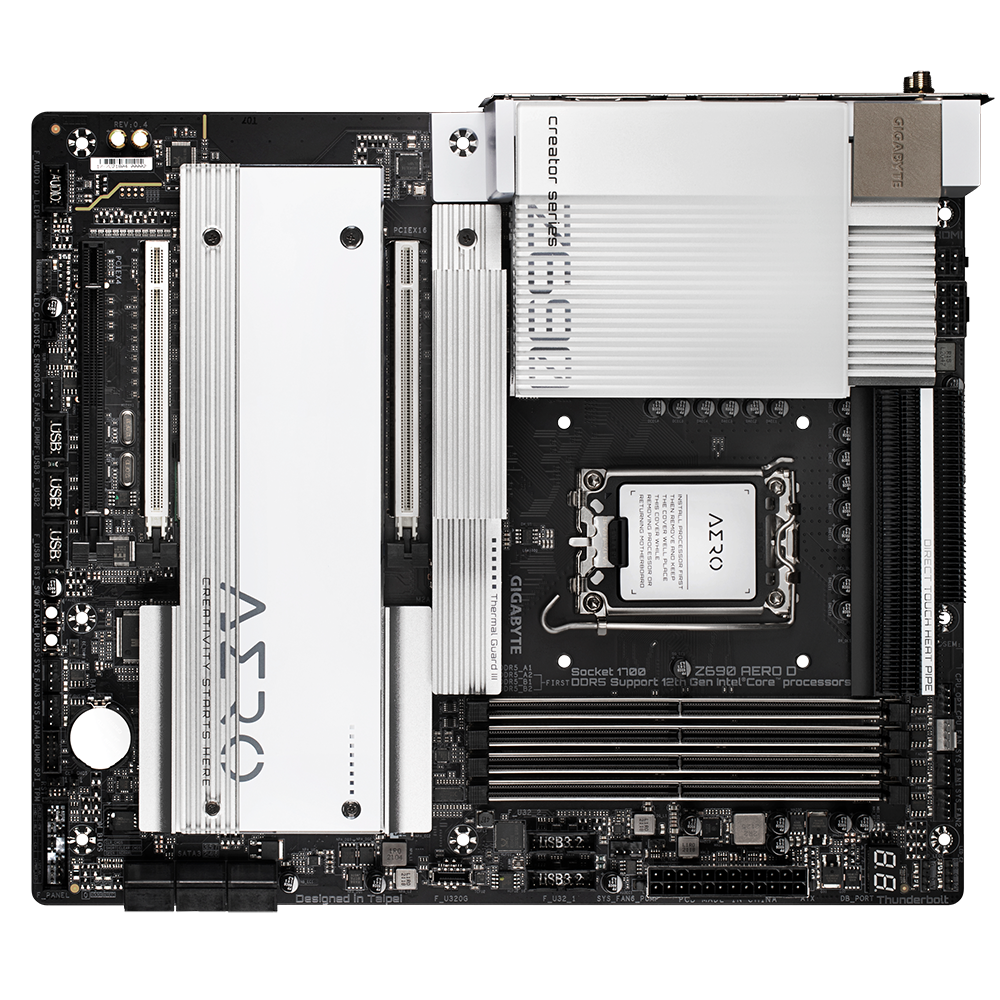

MAIN GIGABYTE Z690 AERO D (DDR5)

Mô tả

• CPU
  1. Ổ cắm LGA1700: Hỗ trợ cho các bộ vi xử lý Intel ® Core ™, Pentium ® Gold và Celeron ® thế hệ thứ 12 *
  2. Bộ nhớ đệm L3 thay đổi tùy theo CPU

  * Vui lòng tham khảo "Danh sách hỗ trợ CPU" để biết thêm thông tin.
• Chipset
  1. Bộ chip Intel ® Z690 Express
• Kỉ niệm
  1. Hỗ trợ các mô-đun bộ nhớ DDR5 6400 (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800/4000 MHz
  2. 4 x ổ cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (32 GB dung lượng DIMM đơn)
  3. Kiến trúc bộ nhớ kênh đôi
  4. Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không phải ECC)
  5. Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có ECC Un-buffer
  6. Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

  (Vui lòng tham khảo "Danh sách hỗ trợ bộ nhớ" để biết thêm thông tin.)
• Đồ họa tích hợp
  Bộ xử lý đồ họa tích hợp + Bộ điều khiển Intel ® Thunderbolt ™ 4:

  1. 1 x đầu nối VisionLINK TB (cổng Intel ® Thunderbolt ™ 4 / USB Type-C ® )
  2. 1 x đầu nối Intel ® Thunderbolt ™ 4 (cổng USB Type-C ® )
     * Đầu nối Intel ® Thunderbolt ™ 4 hỗ trợ đầu ra video DisplayPort và Thunderbolt ™ và độ phân giải tối đa 5120x2880 @ 60 Hz với 24 bpp (thông qua đầu ra màn hình duy nhất)
     * Do tài nguyên I / O có hạn của kiến ​​trúc PC, số lượng thiết bị Thunderbolt ™ có thể được sử dụng phụ thuộc vào số lượng thiết bị PCI Express đang được cài đặt. (Tham khảo Chương 2-7, "Trình kết nối mặt sau", để biết thêm thông tin.)
     * Hỗ trợ phiên bản DisplayPort 1.4 và HDCP 2.3.

  Bộ xử lý đồ họa tích hợp- Hỗ trợ đồ họa HD Intel ® :

  1. 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 30 Hz
     * Hỗ trợ phiên bản HDMI 1.4 và HDCP 2.3.

  (Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)
• Âm thanh
  Realtek ® ALC4080 codec (âm thanh bảng điều khiển phía sau)

  1. Hỗ trợ cho DTS: X ® Ultra
  2. Âm thanh độ nét cao
  3. 2 kênh

  Realtek ® ALC897 codec (âm thanh bảng điều khiển phía trước)
• LAN
  1. Chip LAN Marvell ® AQtion AQC113C 10GbE (10 Gbps / 5 Gbps / 2,5 Gbps / 1 Gbps / 100 Mbps) (LAN2)
  2. Chip mạng LAN Intel ® 2,5GbE (2,5 Gbps / 1 Gbps / 100 Mbps) (LAN1)
• Mô-đun giao tiếp không dây
  Mô-đun WIFI

  1. WIFI a, b, g, n, ac, ax, hỗ trợ dải tần sóng mang 2,4 / 5/6 GHz
  2. BLUETOOTH 5.2
  3. Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
     * Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.
• Khe mở rộng
  1. 1 x khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
     * Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe cắm PCIEX16.
  2. 1 x Khe PCI Express x16, chạy ở x8 (PCIEX8)
     * Khe PCIEX8 chia sẻ băng thông với khe PCIEX16. Khi khe PCIEX8 được điền, khe PCIEX16 sẽ hoạt động ở chế độ x8.
     (Các khe cắm PCIEX16 và PCIEX8 tuân theo tiêu chuẩn PCI Express 5.0.)
  3. 1 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4)
     (Khe cắm PCIEX4 tuân theo tiêu chuẩn PCI Express 3.0.)
• Công nghệ đa đồ họa
  1. Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều
• Giao diện lưu trữ
  CPU:

  1. 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2A_CPU)

  Bộ chip:

  1. 2 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2P_SB, M2Q_SB)
  2. 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SATA và PCIe 4.0 x4 / x2 SSD) (M2M_SB)
  3. 6 x đầu nối SATA 6Gb / s

  Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10
  * Tham khảo "2-8 kết nối nội bộ" để biết thông báo cài đặt cho các đầu nối M.2 và SATA.
  Sẵn sàng cho Bộ nhớ Intel ® Optane ™ * Chỉ có thể bật
  tăng tốc hệ thống với Bộ nhớ Intel ® Optane ™ trên các đầu nối M.2 được hỗ trợ bởi Chipset.
• USB
  Bộ chip + Bộ điều khiển Intel ® Thunderbolt ™ 4:

  1. 2 x cổng USB Type-C ® ở mặt sau, với hỗ trợ USB 3.2 Gen 2

  Bộ chip:

  1. 1 x cổng USB Type-C ® với hỗ trợ USB 3.2 Gen 2x2, khả dụng thông qua đầu cắm USB bên trong
  2. 6 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau

  Bộ chip + Hub USB 3.2 Thế hệ 1:

  1. 4 x cổng USB 3.2 Gen 1 khả dụng thông qua các đầu cắm USB bên trong

  Bộ chip + 2 Trung tâm USB 2.0:

  1. 6 x cổng USB 2.0 / 1.1 khả dụng thông qua các đầu cắm USB bên trong
• Đầu nối I / O nội bộ
  1. 1 x đầu nối nguồn chính ATX 24 chân
  2. 1 x đầu nối nguồn ATX 12V 8 chân
  3. 1 x đầu nối nguồn ATX 12V 4 chân
  4. 1 x đầu cắm quạt CPU
  5. 1 x đầu cắm quạt tản nhiệt nước CPU
  6. 3 x đầu cắm quạt hệ thống
  7. 3 x quạt hệ thống / đầu bơm nước làm mát
  8. 2 x đầu cắm dải LED có thể định địa chỉ
  9. 2 x đầu cắm dải LED RGB
  10. 4 x đầu nối M.2 Socket 3
  11. 6 x đầu nối SATA 6Gb / s
  12. 1 x tiêu đề bảng điều khiển phía trước
  13. 1 x tiêu đề âm thanh bảng điều khiển phía trước
  14. 1 x đầu cắm USB Type-C ® , với hỗ trợ USB 3.2 Gen 2x2
  15. 2 x đầu cắm USB 3.2 Thế hệ 1
  16. 3 x đầu cắm USB 2.0 / 1.1
  17. 1 x tiêu đề phát hiện tiếng ồn
  18. 1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
  19. 1 x nút Q-Flash Plus
  20. 1 x nút đặt lại
  21. 1 x jumper đặt lại
  22. 1 x Clear CMOS jumper
  23. 2 x đầu cắm cảm biến nhiệt độ

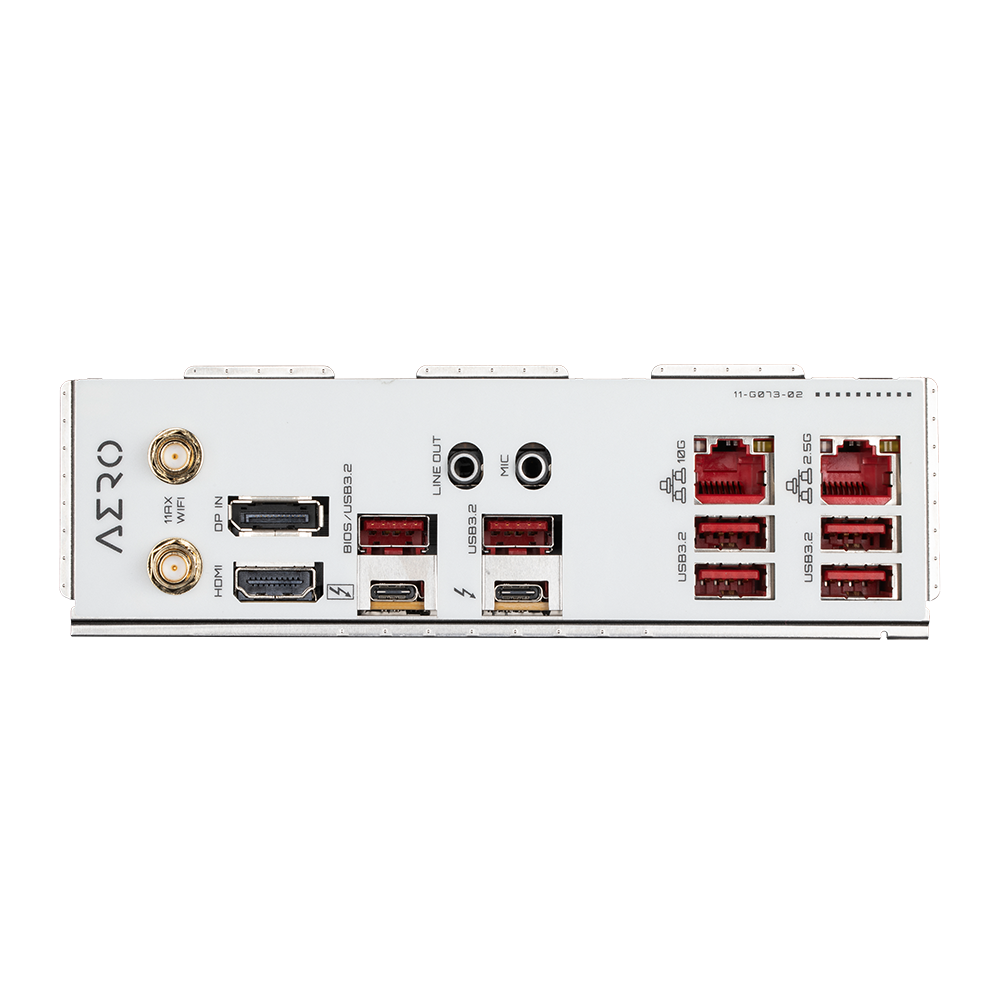

• Kết nối mặt sau
